McHale C430

McHale C430 3-Punkt Silageverteiler und Strohäcksler

Ein Modell um Ihre Ansprüche zu erfüllen

Der McHale C430 ist eine 3-Punkt Maschine, die für Landwirte entwickelt wurde, die in beengtem Arbeitsraum beim Füttern und Einstreuen arbeiten.

ANFRAGE SENDEN

Technische Daten

Abmessungen und Gewichte
  • Leergewicht: 1.800 kg
  • Länge (Klappe offen): 4,0 m
  • Länge (Klappe geschlossen): 2,64 m
  • Breite: 2.03 m
  • Höhe Rahmen: 2,13 m
Ballenkammer

Ballenkammer (B X H X L): 1,40 x 1,22 x 1,17 m

Ballenkapazität: 1 x 1,2 m*

* Silage -1 Ballen

Förderband
  • Förderbandantrieb: Hydraulisch
  • Anzahl Förderbandplatten: 7
Rotor/Schneidwerk
  • Anzahl Rotorscheiben: 7
  • Anzahl Messer: 56
  • Rotorantrieb: Hochlast Riemenantrieb
  • Getriebe: Zweistufiges Getriebe
  • Zapfwelle: 540 UPM mit Sternratsche und Überlastschutz
Schlepper
  • Leistungsbedarf: 90 kW (120 PS)
  • Hydraulikanschlüsse: 1 x EW, 1 x freier Rücklauf
  • Ölversorgung mind.: 35 l/min bei 160 bar
  • Anhängung an Traktor: 3-Punkt Anhängung
  • Bereifung: Keine
  • Bereifung (Optional): Keine
Steuerung
  • Steuerung: Elektrische Einhebelsteuerung Auswurfrohr
  • Drehung Auswurfrohr: 300 Grad
  • Aufbau Auswurfrohr: 3-stufig
  • Max. Auswurfweite: 18 m

Eigenschaften - McHale C430

Zweistufiges Getriebe

Alle Modelle der McHale C4 Silageverteiler & Strohhäcksler sind mit einem 2-stufigen Getriebe ausgestattet, das die Geschwindigkeit kontrolliert, mit dem das Wurfrad das Material verteilt. Es gibt zwei Geschwindigkeiten die man wählen kann, je nachdem was benötigt wird, nämlich 280 oder 540 UPM.

Bei 280 UPM – gekennzeichnet mit einer ´Schildkröte´ – dreht das Wurfrad mit geringerer Geschwindigkeit um damit Futter über das Prallblech an der Seite zu verteilen. Verteilt man Stroh als Einstreu werden 540 UPM gewählt, indem man den Hebel auf die Position mit dem ´Hasen´ stellt. Mit der hohen Drehgeschwindigkeit des Wurfrades wird eine maximale Wurfweite erreicht.

Wurfrad (Strohverteiler Turbine)

Das Wurfrad der McHale C4 Silageverteiler & Strohhäcksler hat 1,57m Durchmesser und ist mit 6 Wurfpaddeln bestückt, die für eine hohe Wurfleistung sorgen und das Material effizient verteilen. Das Wurfrad-Gehäuse verläuft unterhalb des Förderbandes und sorgt dafür, dass jegliches lose Material, das in das Wurfradgehäuse fällt, hinausgeblasen wird.

Das Wurfrad dreht unterhalb des Förderbandes und verbessert damit die Übergabe von Material beim Füttern oder Einstreuen und sorgt dafür, dass kein Material in der Maschine verbleibt.

Rotor mit hydraulischer Aktivierung

Der Rotor ist mit 56 Klingen bestückt, die auf 7 Scheiben montiert sind. Der Rotor ist unabhängig vom Wurfrad. Damit kann der Fahrer das Wurfrad auf volle Drehzahl bringen, bevor der Rotor gestartet wird. Der Förderrotor kann per Schalter vom Schlepper aus bequem ein- & ausgeschaltet werden. Dies reduziert den Kraftbedarf zum Start der Maschine und verringert gleichzeitig das Risiko von Verstopfungen.

Die Klingen sind in einem definierten Winkel an den sieben Rotorscheiben montiert und passieren dabei einen feststehenden Kamm, um sicherzustellen, daß das Material geschnitten und gleichmäßig in das Wurfrad gelangt. Seine Bauart reduziert Materialaufbau auf dem Rotor.

Boden-Förderband

Das Förderband der McHale C4 Silageverteiler & Strohhäcksler besteht aus einem hydraulisch angetriebenen Kettenplattenförderer. Dessen Geschwindigkeit kann von der Kabine aus eingestellt und selbstverständlich ebenfalls rückwärts gedreht werden.

10 Platten sind auf einer 11 mm hohen Zugkette mit Bügelschrauben für eine einfache Wartung befestigt. Verstärkte, widerstandsfeste Rollen und Kunststoffplatten reduzieren die Abnutzung auf ein Minimum. Die Form der Platten & Ketten sorgt für eine gleichmäßige Befüllung des Rotors.

Auswurfrohr für Einstreu und Fütterung

Die Serie der McHale C4 Silageverteiler & Strohhäcksler ist mit einem 3-stufigen Auswurfrohr ausgestattet. Diese 3-stufige Bauweise minimiert die Reibung und erlaubt höchste Wurfweiten, speziell wenn Stroh in beengten Räumen eingestreut wird.

Das Auswurfrohr für Einstreu & Fütterung bietet mehrere Vorteile:

  • Stroh kann nach rechts bis zu 18 m weit eingestreut werden.
  • Bei schwierig erreichbaren Ställen kann das um 300° schwenkbare Auswurfrohr bis zu 13 m weit nach links einstreuen.

Dreistufiges Auswurfrohr

Das Auswurfrohr des McHale C4 Maschinen kann um 300° gedreht werden und erleichtert das Einstreuen auf schmalen Futtergängen oder in beengten Gebäuden. Das 3-stufige Auswurfrohr wurde bogenförmig gebaut, so dass das Material reibungsarm durch das Rohr fliegt und die Wurfweiten nicht reduziert werden.

Einhebelsteuerung

Das Auswurfrohr wird mit einem Joystick gesteuert, der dem Bediener erlaubt, Rohrhöhe und Auswurfrichtung einfach von der Kabine aus einzustellen. Das Auswurfrohr kann um 300° gedreht werden und dadurch das Material nach links, rechts und hinten verteilen. Das Auswurfrohr kann ebenfalls in Richtung Boden geschwenkt werden, um z.B. entlang einer Wand das Material direkt auf den Futtertisch zu verteilen.

Hochlast-Riemenantrieb für den Rotor

Der Hochlast-Riemenantrieb, der den Förderrotor antreibt, kann hydraulisch ein- und ausgeschaltet werden. Dieses System sorgt dafür, daß das Wurfrad unabhängig vom Rotor arbeiten kann.

Dies führt zu einigen Vorteilen, nämlich:

  • Das Wurfrad kann schon mit voller Drehzahl rotieren, bevor der Rotor startet.
  • Der Kraftbedarf wird dadurch reduziert.
  • Es stellt sicher, dass die Maschine beim Start praktisch nicht blockieren kann.

Kraftbedarf und Flexibilität

Bietet die Möglichkeit unterschiedlichste Materialien mit verschiedenen Geschwindigkeiten und Intensitäten zu verteilen.

Die Bauart der Maschine reduziert den Kraftbedarf auf ein Minimum.

Maximale Leistung

Die Serie der McHale C4 Silageverteiler & Strohhäcksler erlaubt es, dass das Wurfrad unabhängig vom Rotor arbeiten kann. Damit kann der Fahrer das Wurfrad auf volle Drehzahl bringen, bevor Material in den Rotor gefördert wird.

Unabhängiges Förderband

Da das Förderband unabhängig vom Rotor gesteuert werden kann, erlaubt dies Material wieder vom Rotor wegzuziehen, ohne den Rotor dafür abschalten zu müssen.

Elektronische Steuerung

Die McHale C4 Silageverteiler & Strohhäcksler werden mit einer elektronischen Steuerung durch den Fahrer von der Kabine aus überwacht und gesteuert. Diese bedienerfreundliche Steuerung erlaubt dem Bediener alle Funktionen vom Schleppersitz aus zu kontrollieren, ohne jemals den Komfort der Schlepperkabine verlassen zu müssen.

  • EIN-/AUS Schalter
  • Steuerung Kamm
  • Kontrollampe Rotordrehung
  • Rotorsteuerung Förderbandbewegung – Konstant / Pulsierend
  • Steuerung Laderampe
  • Förderband Richtungsschalter
  • Kontrollampe Förderbandbewegung
  • Förderband Geschwindigkeit
  • Auswurfrohr Einhebelsteuerung

Externe Steuerung

Eine externe Steuerung für das Ballen laden gehört zur Standardausstattung, mit der man beim Ballen aufnehmen, dem Entfernen des Netzes oder der Folie das Förderband und die Laderampe steuern kann. Die Anordnung von Förderband und Laderampe lässt auch die Aufnahme größter Quaderballen zu, ohne die Laderampe verlängern zu müssen.

Ballen laden

Mit dem Kammerdeckel der Maschine kann ein Ballen ohne die Hilfe eines weiteren Schleppers geladen werden. Die Muldenform des Deckels sorgt beim Laden dafür, dass der Ballen in der Mulde gehalten wird, während Netz oder Garn entfernt werden. Die Befestigungspunkte der Zylinder an der Kammer sind so gewählt, das eine maximale Hubkraft auch für schwerste Ballen erreicht wird.

Sicherheit zuerst

Um eine zufällige Bedienung der Steuerung zu verhindern, muss ein Sicherheitstaster an der Seite der externen Bedienung gedrückt werden, während die Ladefunktionen am Heck der Maschine bedient werden.

ANFRAGE SENDEN

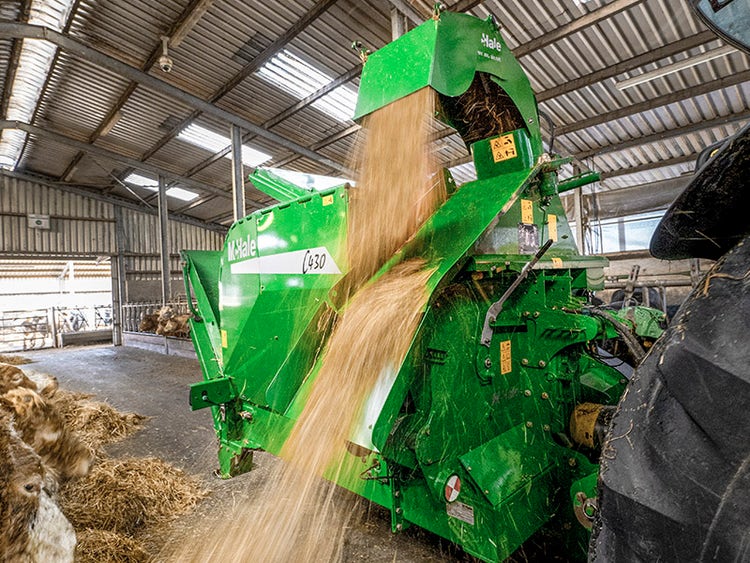

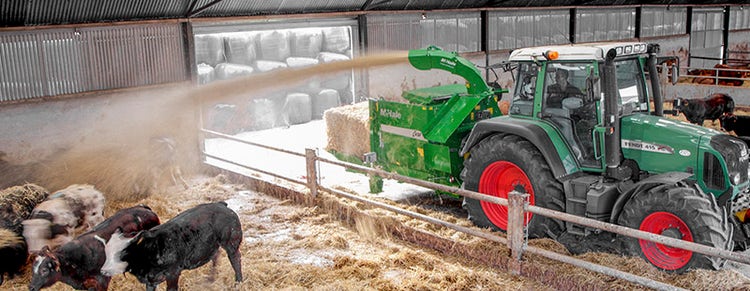

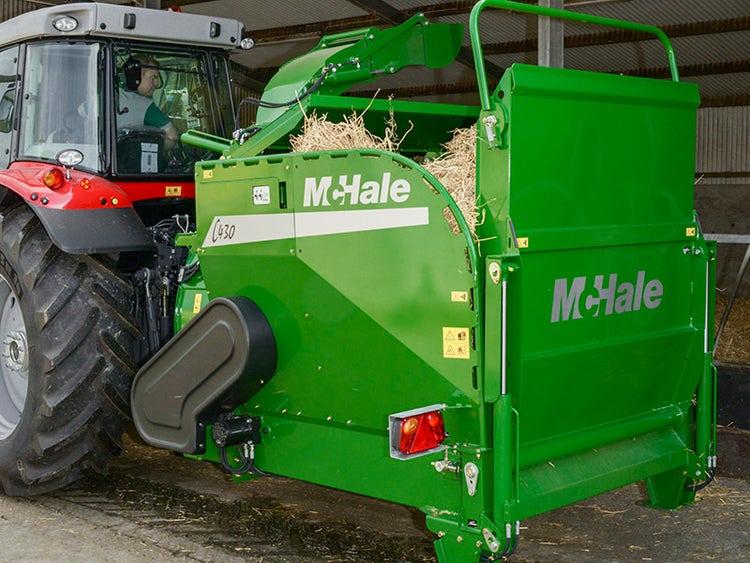

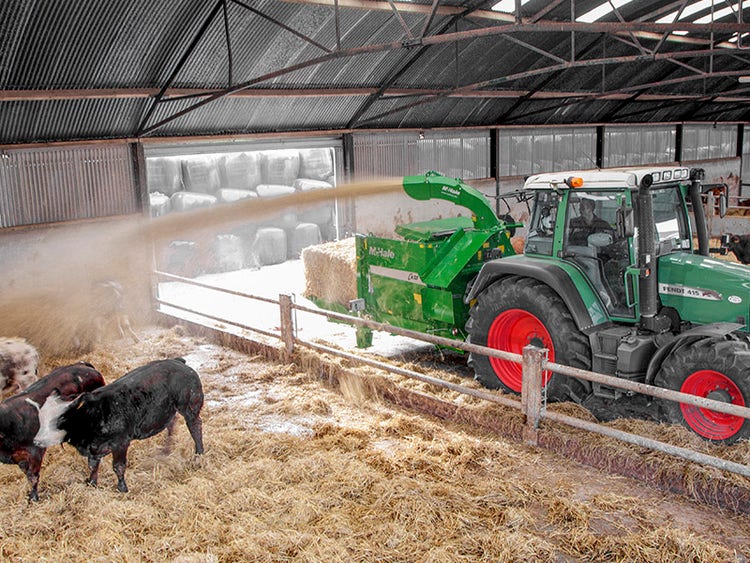

Bilder McHale C430
